Deskripsi Produk

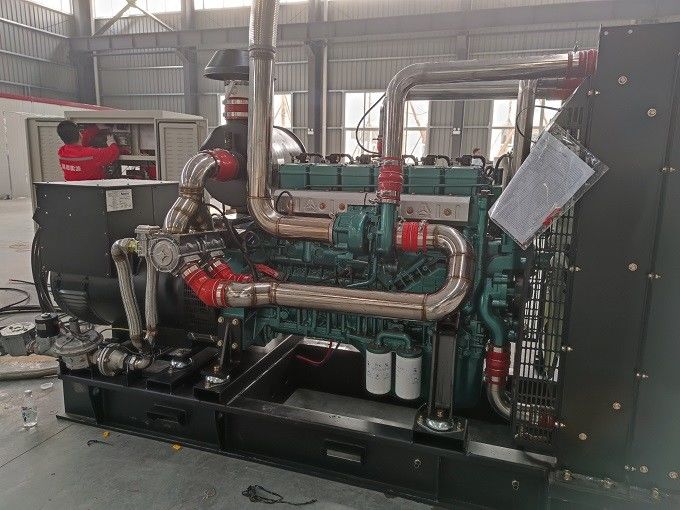

625KVA Biogas CHP Panas & Kogenerasi Daya
Deskripsi dari625KVA Biogas CHP Panas & Kogenerasi Daya
Sistem kogenerasi panas & daya biogas CHP 500kW memilih mesin gas Cummins sebagai tenaga utama.Mesin ini banyak digunakan dalam pembangkit listrik gas alam dan bio-gas dan terkenal dengan kinerja dan keandalannya.
Genset menggunakan bahan bakar gas sebagai sumber dayanya dan melalui mesin penyalaan bunga api untuk mengubah tenaga panas menjadi listrik.Sistem pendingin, sistem pelumasan, sistem suplai bahan bakar, sistem kontrol, sistem keluaran daya, sistem sinkronisasi, sistem pemulihan panas, dan pelat dasar dilengkapi.Ini adalah peralatan keluaran listrik terintegrasi dan juga menerima berbagai bahan bakar gas.
1) Mesin gas dihubungkan dengan rumah roda gila alternator SAE melalui kopling elastis torsi dan kemudian dipasang pada pelat dasar yang kokoh.Sistem mitigasi guncangan juga dipasang untuk menghindari guncangan selama pengoperasian.
2) Set katup gas, yang mencakup katup globe manual, pengukur tekanan, filter dan katup pengatur tekanan, terintegrasi pada pelat dasar.
3) Mesin Gas
Mesin gas yang terbukti dikendalikan oleh sistem kontrol lean-burn gas yang diimpor yang mencakup sistem pengapian energi tinggi, pengatur kecepatan gas-eksklusif, katup kontrol laju aliran bahan bakar, campuran Venturi variabel.Sistem ini juga dioptimalkan oleh perusahaan kami untuk mencapai keandalan dan efisiensi yang tinggi.
4) Alternator
Alternator tersinkronisasi AC self-excited tanpa sikat yang dapat diandalkan dan efisien telah dipilih.
5) Sistem Pemulihan Panas Air Jaket
Penukar panas adalah penukar panas pelat mematri SS.
Parameter teknik
| Data & & Teknologi Manufaktur625KVA Biogas CHP Panas & Kogenerasi Daya |
| Kelebihan Beban yang Diizinkan 110% (Jam) |
1 |
Faktor interferensi telepon (TIF) |
50 |
| Rentang Pengaturan Tegangan |
±5％ |
Faktor harmonisasi telepon (THF) |
2%, sesuai
BS4999
|
| Deviasi tegangan kondisi-mapan |
±1％ |
Teknologi manufaktur
- Rangka dasar dilas khusus, isolator getaran dalam dan desain untuk pengangkatan keseluruhan
- Dengan cat kelas tinggi, kecerahan yang tahan lama serta ketahanan terhadap abrasi dan deface
- Manual instalasi, manual operasi dan pemeliharaan
program pengkabelan al
Standar dan sertifikat
- ISO3046, ISO8528
- GB2820BS5000PT99, AS1359
- IEC34ISO9001: 2008 sertifikasi sistem mutu
|
| Deviasi tegangan keadaan sementara |
-15％~20％ |
| Waktu pemulihan tegangan (s) |
4 |
| Ketidakseimbangan tegangan |
1% |
| Regulasi frekuensi kondisi-mapan |
±0,5% |
| Regulasi frekuensi negara-transien |
-15％~12 |
| Waktu pemulihan frekuensi (s) |
3 |
| Pita frekuensi kondisi-mapan |
0,5% |
| Respons waktu pemulihan |
0,5 |
| Tingkat Distorsi Sinus dari Bentuk Gelombang Tegangan Garis |
5% |
| |
|
| Laju Aliran Knalpot |
3138kg/jam |
| Suhu Asap Debit |
680 |
| Ujung Depan Maks.Tekanan Kembali yang Diizinkan |
5kPa |
| Emisi (Opsional) |
|
| (100% Beban 5% Oksigen) NOx: |
< 500 mg/Nm³ |
| (100% Beban 5% Oksigen) CO/CH4 |
600 mg/Nm3 |
| (100% Beban 5% Oksigen) NMHC |
125mg/Nm3 |
| Kebisingan |
| SPL pada 7m (Kondisi Lingkungan Standar) |
500BG / 108dB (A) & 500BGS / 83dB (A) |
[1] Emisi setelah katalis.
| Adata kinerja lternator |
|
|
|
Data Mesin |
|
| Merek |
Mek alte |
Merek Mesin |
Baudouin (Weichai) |
| Model |
ECO40-1.5L4B |
Model |
12M33D690 |
| Nilai Tegangan (V) |
380 |
400 |
415 |
Jenis |
V Tipe-12 silinder, Turbocharger |
| Nilai Daya (H) (kW) |
500 |
500 |
500 |
Lubang × Jarak (mm) |
150 mm × 185 mm |
| Nilai Kapasitas (H) (kVA) |
625 |
625 |
625 |
Perpindahan (L) |
39.2 |
| Efisiensi Listrik %/(400V) |
96.8 |
96.8 |
96.8 |
Rasio Tekanan |
11 |
| Faktor kekuatan |
|
0.8 |
|
Nilai Daya Keluaran |
690kW/1500rpm |
| Koneksi Kawat |
|
H/Y |
|
Maks.Konsumsi Pelumas (g/kW.h) |
0,3 |
| Kelas isolasi rotor |
|
H |
|
Masukan Udara Minimum (kg/jam) |
3012 |
| Tingkat Kenaikan Suhu |
|
F |
|
Mode Pengapian |
Kontrol Listrik, Pengapian Energi Tinggi Independen Silinder Tunggal |
| Metode eksitasi |
Tanpa sikat |
Mode Kontrol Bahan Bakar |
Lean burn, kontrol loop tertutup |
| rpm (min-1) |
|
1500 |
|
Mode Regulasi |
Kontrol listrik |
| Kelas Perlindungan Kandang |
|
IP23 |
|
Pendinginan |
Pendinginan Air Paksa |
Kepatuhan alternator dengan standar GB755, BS5000, VDE0530, NEMAMG1-22, IED34-1, CSA22.2 dan AS1359.
Dalam hal variasi tegangan listrik nominal sebesar ± 2%, regulator tegangan otomatis (AVR) harus digunakan.
