1200KW Baudouin CNG Gas Generator CHP Generator Gas Alam

Deskripsi Produk

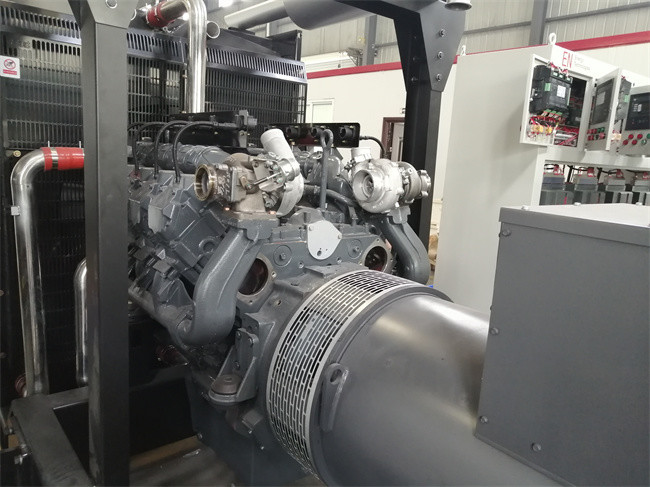

1200 kW Baudouin Natural Gas Engine (CHP) Generator Gas CNG CHP



1.1 Persyaratan Dasar Proyek



1.1.1 Tegangan keluaran: 400kV

Frekuensi: 50Hz

Faktor Daya: 0,9 ke atas.



1.1.2 Mode Operasi: Terisolasi dan tersinkronisasi.Generator dimulai dengan startup hitam daya 24V, tidak diperlukan catu daya luar.



1.1.3.Persyaratan Lain: Generator harus berada di kanopi dengan sistem pendingin horizontal dan kipas listrik.Perangkat peringatan kebocoran gas diperlukan.



1.2 Komposisi Gas & Nilai Panas



Pasokan gas alam harian adalah 60.000 meter kubik per hari.Namun, tekanan gas tidak jelas.Genset membutuhkan tekanan gas alam sekitar 20-50kPa.G Komposisi gas alam sebagai berikut:

Tabel 1-1 Komposisi Gas Alam



Jenis Gas	Persen tahi lalat	Perkataan
CH4	84,94%
C2H6	4,85%
C3H8	1,81%
C4H10	0,72%
C5H12plus	2,81%
N2	4,38%
Ar	0,05%
Dia	0,03%
H2	0,6%
CO2	0,08%

Nilai kalor gas alam sekitar 40.6MJ/Nm³.Generator gas dapat, sesuai dengan varian komposisi gas, secara otomatis menyesuaikan konsentrasi gas alam dan waktu penyalaan untuk memastikan pengoperasian generator itu sendiri yang andal dan efisien.



2. Generator Gas



Mesin gas Weichai 16M33D1280NG dan alternator mecc alte ECO46 dipilih.Dalam satu kanopi, satu generator gas 1.2MW, satu sistem pendingin horizontal dan satu sistem kontrol terintegrasi.Kanopinya tahan pasir dan catkin.Desain kontrol zona suhu memungkinkan generator dioperasikan secara normal pada kisaran suhu -30℃ hingga 50℃.



Total kapasitas pembangkit listrik adalah 12MW dan semua generator digabungkan.Setiap generator dapat menjadi set cadangan yang memungkinkan pemindahan mendesak dari generator lainnya.Sakelar isolasi dipasang untuk masing-masing generator yang akan mengisolasi generator gas mana pun bila diperlukan.

Model Generator: EW-1200NGB-1/4A.



Desain Generator Gas 1.2MW



3.1 Kanopi



Kanopi sepanjang 30 kaki dirancang khusus untuk generator 1.2MW.Permukaan dilapisi oleh poliuretan yang bersinar dan tahan aus.Di kanopi, ada kabinet kontrol, kabin generator, sistem penyaringan saluran masuk/keluar udara.Di bagian atas kanopi, ada sistem pendingin horizontal.Pasokan gas diatur di satu ujung dan kabel daya terhubung dari ujung lainnya.Tata letak ini membuat pemasangan pipa gas dan kabel lokasi menjadi mudah dan nyaman.



3.2 Mesin Gas



Mesin gas Baudouin 16M33D1289NG dipilih.Mesin gas dikembangkan secara mendalam dalam sistem kontrol bahan bakar untuk meningkatkan efisiensi listrik, keandalan, dan adaptasi bahan bakar untuk kondisi kerja tertentu.Pengembangan juga mempertimbangkan responsivitas dinamis, penghematan bahan bakar, keandalan, dan keselamatan.



Mesin gas yang telah terbukti dikendalikan oleh sistem kontrol lean-burn gas yang diimpor yang mencakup sistem kontrol Woodward terbaru, sistem pengapian cerdas Hoerbiger, turbocharger efisien tinggi ABB, pengapian kompak independen satu silinder, sistem pengatur kecepatan listrik, loop dekat bahan bakar sistem kontrol, sistem adaptasi diri lingkungan dan sistem diagnosa dan perlindungan diri.Semua sistem ini akan memastikan kontrol mesin gas yang akurat dan andal serta memastikan kinerja ekonomis, dinamis, dan ramah lingkungan.Sistem juga dioptimalkan oleh perusahaan kami untuk mencapai keandalan dan efisiensi yang tinggi.



3.3 Sistem Pendingin



Sistem pendinginan horizontal suhu tinggi rendah, efisiensi tinggi, kipas listrik berdaya rendah, kontrol siklus tertutup kapasitas pendinginan air antar-pendingin dan jaket dilengkapi untuk memungkinkan generator digunakan dalam suhu sekitar yang berbeda.



Tabel 3-1:1.2MW Parameter Sistem Pendingin



	Jaket Radiator	Radiator antar-pendingin
Suhu Ambient yang Dirancang	50℃	45℃
Daya Pendingin yang Dirancang	960kW	130kW
Redundansi Pendingin 1200kW	115%	122%
1100kWCooling Redundansi	128%	139%
1000kWCooling Redundansi	143%	155%
Area Radiator	670㎡	505㎡
Bahan	Pipa Tembaga/Sirip Tembaga	Pipa Tembaga/Sirip Tembaga
Suhu Ambient Terapan	-30℃~50	-30℃~45℃

3.4 Alternator



Mecc Alte ECO46 generator arus bolak-balik sinkron tanpa sikat dengan komponen bergerak yang diperkuat dipilih untuk meningkatkan ketahanan alternator terhadap dampak beban dan gangguan dan untuk memastikan operasi jangka panjang yang andal dan stabil.



3.5 Sistem Kontrol Genset



Sistem kontrol generator adalah sistem kontrol generator cerdas DEIF yang mewujudkan start otomatis, percepatan, penyalaan, paralel, alokasi beban, pemisahan rem, pendinginan, dan penghentian.Remote control dan sistem pemantauan juga tersedia.



3.6 Parameter Teknis Generator Gas



Tabel 3-2 Parameter Teknis untuk Generator Gas 1.2MW/400V

SN	Barang	Parameter
1	Genset	Generator Gas 1.2MW dengan Kanopi
1.1	Model Pembangkit	EW-1200NGB-1/4A
1.2	Nilai daya	1200kW
1.3	Nilai Saat Ini	2165A
1.4	Tegangan Terukur	230/400V
1.5	Frekuensi Terukur	50Hz
1.6	Mode Startup	Mulai Listrik DC24V
1.7	Peraturan Kecepatan	Peraturan Listrik
1.8	Kontrol Bahan Bakar	Lean-burn, Kontrol Loop Dekat
1.9	Pengapian	Kontrol Listrik Silinder Tunggal Pengapian Energi Tinggi Independen
1.10	Kontrol Genset	Startup/Stop Satu Tombol
1.11	Konsumsi Pelumas	0.2g/kWh
1.12	Efisiensi Listrik	40.1% (80% ~ 100% Beban)
1.13	Ukuran	9000 × 3000 × 2900mm (Tinggi setelah Instalasi 4500mm)
1.14	Berat bersih	14900kg
2	Mesin
2.1	Merek	Weichai/Baudouin
2.2	Model	16M33D1280NG
2.3	Pemindahan	52.3L
2.4	asupan udara	Turbocharge, Inter-cooler Paksa, Struktur Empat-katup
2.5	Nilai rpm	1500r/mnt
2.6	Pendinginan	Pendingin Air-udara, Pendingin Air Paksa
2.7	pelumasan	Pelumasan Percikan Paksa
2.8	Efisiensi Termal Mesin	42%
3	Alternator
3.1	Merek	Mek alte
3.2	Model	ECO46 1S4A
3.3	Faktor kekuatan	0,8 (Keterlambatan)
3.4	Menghasilkan Efisiensi	95,3%
3.5	Kapasitas Alternator	1500kVA
3.6	Fase	3-fase 4-kawat
3.7	Kelas isolasi	H
3.8	Kelas Perlindungan	IP23
4	Sistem Kontrol Genset
4.1	Merek	Deif
4.2	Model	AGC200
4.3	Fungsi	Startup/stop satu tombol, tampilan data, Perekaman, Perlindungan dan Pemantauan dll.
4.4	penampil	Rpm/tekanan pelumas/suhu air/jam berjalan/arus/tegangan/Frekuensi/daya aktif/daya reaktif/distribusi beban dll
4,5	Fungsi Perlindungan	Mengkhawatirkan dan kontrol otomatis untuk suhu air tinggi, tekanan pelumas rendah, kecepatan berlebih, arus berlebih, tegangan AC/DC rendah/tinggi, korsleting dll
5	Kanopi	Kanopi tahan debu dengan ventilasi tekanan positif
1. Data didasarkan pada nilai panas pada atau di atas gas alam 35.88MJ/Nm3 yang sesuai dengan standar ISO8528/1, ISO3046/1 dan BS5514/1. 2. Data teknis yang diperoleh dalam kondisi standar: tekanan barometrik: 100kPa,Suhu sekitar: 25°C, kelembaban relatif: 30%. 3. Dalam kondisi standar, data sesuai dengan standar DIN ISO 3046/1 evaluasi. Nilai toleransi konsumsi gas alam berada dalam ±5%. 4. Faktor daya adalah 0,8 ke atas. 5. Fume Nox berpendapat 500ppm；



• Fungsi Generator Gas
• Model Permulaan

Generator gas dimulai dengan baterai DC 24V.Tidak ada generator diesel atau catu daya jaringan lain yang dibutuhkan.

• Berhenti Darurat

Ada penghentian darurat manual dan penghentian darurat kegagalan otomatis dalam kasus kebocoran gas alam, arus berlebih, dll.

• Kontrol Generator Gas

Kontrol satu tombol, penyesuaian otomatis rasio udara-bahan bakar, kontrol otomatis faktor daya, peningkatan dan penurunan beban otomatis dapat direalisasikan pada generator.

Sistem Kontrol Generator: Kabinet kontrol memiliki satu penampil.Di dalam kabinet terdapat controller, relay, fuse, meter, tombol pengatur, indikator dan emergent stop button untuk memonitor dan mengontrol proses kerja generator.

• Perlindungan Generator jika terjadi Kegagalan

Sistem kontrol memiliki fungsi perlindungan dan alarm suara/cahaya untuk beban berlebih, arus berlebih, hubung singkat, daya balik, frekuensi kurang, frekuensi berlebih, tegangan kurang, tegangan berlebih, kecepatan berlebih, dll.

Untuk kegagalan ringan seperti suhu tinggi air pendingin, tekanan rendah pelumas, kelebihan beban, kegagalan startup, akan ada cahaya dan suara yang mengkhawatirkan dan berhenti otomatis atau manual diperbolehkan.

Untuk kegagalan parah seperti suhu mesin tinggi, tekanan pelumas rendah, kecepatan berlebih dll, itu akan berhenti secara otomatis dan mengkhawatirkan akan dikirim.

• Kondisi untuk Pengoperasian Generator
  • Kebutuhan Gas Alam
    • Pada daya pengenal, tekanan gas alam pada flens saluran masuk harus berada dalam 20kPa≥P≥50kPa.
    • Pada daya pengenal, ID pipa saluran masuk gas alam harus DN80 atau lebih tinggi.
    • Pada operasi normal, nilai panas gas adalah 40.6MJ/Nm³, dengan mempertimbangkan semua keadaan lain, laju suplai gas alam harus 2500Nm³/jam atau lebih (dihitung pada beban 10MW).



Tabel 5-1: Komposisi yang Diperlukan untuk Gas Alam

Jenis Gas	Barang	Persyaratan
Gas alam	Nilai Panas MJ/Nm³	34
	CH4 Konten menurut Volume %	82
	Keseluruhan Sulfur mg/Nm³	200
	Kandungan H2S mg/Nm³	15
	Ukuran Partikel Pengotor m	5
	Kandungan Kotoran g/m³	0.03

Catatan: Akan ada efek ke mesin jika gas alam tidak sesuai kebutuhan.

• pendingin

Setiap mesin harus diisi dengan 560L cairan pendingin.Pendingin harus tahan karat, kerak dan beku dan harus mengandung glikol.Persyaratan yang tepat seperti tabel berikut.

Tabel 5-2 Kebutuhan Pendingin

Suhu Sekitar	Persentase Pendingin
	Persentase Volume Glikol	Persentase Volume Air
5°	0	100
-10 °C～5°C	33	67
-26°C～-10°C	50	50
-35°C～-26°C	56	44

5.3 Pelumas

Setiap mesin harus diisi dengan 190 liter pelumas untuk pertama kalinya dan setiap volume penggantian harus 170 liter.Pelumas khusus mesin gas (CNG/LNG) harus ditambahkan.

Model Pelumas vs Suhu Ambient seperti tabel berikut:



Tabel 5-3:Kode Pelumas dan Suhu yang Sesuai

Kode Pelumas	Rentang Suhu Sekitar
15W/40	-20℃～40℃
10W/40	-25℃～40℃
5W/40	-30℃～40℃
0W/40	-35℃～40℃





5.4 Suhu & Kelembaban Sekitar

Genset untuk suhu sekitar -30℃～50℃;Jika suhu sekitar di atas 40 , nilai daya generator akan berkurang.Peningkatan suhu sekitar setiap 5 , daya pengenal genset akan berkurang 5%.

Kelembaban maksimum yang diizinkan adalah 95%.Ketika kelembaban di atas 30%, itu akan berpengaruh pada generator.

5.5 Ketinggian

Genset diperbolehkan ketinggian tidak lebih dari 3000m;jika ketinggian di atas 1000m, daya pengenal akan berkurang 3% untuk setiap kenaikan ketinggian 500 m.



• Jaminan Kualitas

Masa garansi adalah 12 bulan sejak tanggal EXW atau 3000 jam operasi, mana saja yang lebih dulu.Pabrikan akan memberikan panduan pengguna generator gas dan melatih insinyur pembeli.Kerusakan yang disebabkan oleh kesalahan operasi atau operasi yang tidak benar akan menjadi tanggung jawab pembeli.
