Deskripsi Produk
120KW Baudouin Engine Gabungan Panas & Tenaga (CHP) dan Generator Gas Alam
deskripsi
Generator Gas
Mesin gas Weichai 16M33D1280NG dan alternator mecc alte ECO46 dipilih.Dalam satu kanopi, satu generator gas 1.2MW, satu sistem pendingin horizontal dan satu sistem kontrol terintegrasi.Kanopinya tahan pasir dan catkin.Desain kontrol zona suhu memungkinkan generator dioperasikan secara normal pada kisaran suhu -30℃ hingga 50℃.
Total kapasitas pembangkit listrik adalah 12MW dan semua generator digabungkan.Setiap generator dapat menjadi set cadangan yang memungkinkan pemindahan mendesak dari generator lainnya.Sakelar isolasi dipasang untuk masing-masing generator yang akan mengisolasi generator gas mana pun bila diperlukan.
Model Generator: EW-1200NGB-1/4A.
Desain Generator Gas 1.2MW
Kanopi
Kanopi sepanjang 30 kaki dirancang khusus untuk generator 1.2MW.Permukaan dilapisi oleh poliuretan yang bersinar dan tahan aus.Di kanopi, ada kabinet kontrol, kabin generator, sistem penyaringan saluran masuk/keluar udara.Di bagian atas kanopi, ada sistem pendingin horizontal.Pasokan gas diatur di satu ujung dan kabel daya terhubung dari ujung lainnya.Tata letak ini membuat pemasangan pipa gas dan kabel lokasi menjadi mudah dan nyaman.

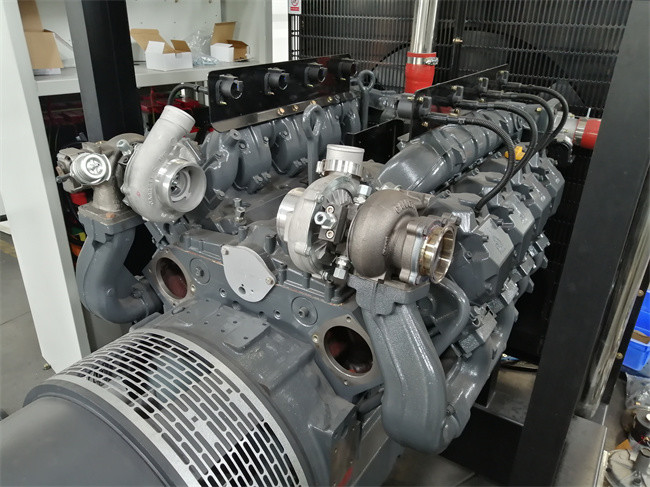

Mesin gas
Mesin gas Baudouin 16M33D1289NG dipilih.Mesin gas dikembangkan secara mendalam dalam sistem kontrol bahan bakar untuk meningkatkan efisiensi listrik, keandalan, dan adaptasi bahan bakar untuk kondisi kerja tertentu.Pengembangan juga mempertimbangkan responsivitas dinamis, penghematan bahan bakar, keandalan, dan keselamatan.
Mesin gas yang telah terbukti dikendalikan oleh sistem kontrol lean-burn gas yang diimpor yang mencakup sistem kontrol Woodward terbaru, sistem pengapian cerdas Hoerbiger, turbocharger efisien tinggi ABB, pengapian kompak independen satu silinder, sistem pengatur kecepatan listrik, loop dekat bahan bakar sistem kontrol, sistem adaptasi diri lingkungan dan sistem diagnosa dan perlindungan diri.Semua sistem ini akan memastikan kontrol mesin gas yang akurat dan andal serta memastikan kinerja ekonomis, dinamis, dan ramah lingkungan.Sistem juga dioptimalkan oleh perusahaan kami untuk mencapai keandalan dan efisiensi yang tinggi.
Sistem pendingin
Sistem pendinginan horizontal suhu tinggi rendah, efisiensi tinggi, kipas listrik berdaya rendah, kontrol siklus tertutup kapasitas pendinginan air antar-pendingin dan jaket dilengkapi untuk memungkinkan generator digunakan dalam suhu sekitar yang berbeda.
Tabel 3-1:1.2MW Parameter Sistem Pendingin
| |
Jaket Radiator |
Radiator antar-pendingin |
| Suhu Ambient yang Dirancang |
50℃ |
45℃ |
| Daya Pendingin yang Dirancang |
960kW |
130kW |
| Redundansi Pendingin 1200kW |
115% |
122% |
| 1100kWCooling Redundansi |
128% |
139% |
| 1000kWCooling Redundansi |
143% |
155% |
| Area Radiator |
670㎡ |
505㎡ |
| Bahan |
Pipa Tembaga/Sirip Tembaga |
Pipa Tembaga/Sirip Tembaga |
| Suhu Ambient Terapan |
-30℃~50 |
-30℃~45℃ |
Alternator
Mecc Alte ECO46 generator arus bolak-balik sinkron tanpa sikat dengan komponen bergerak yang diperkuat dipilih untuk meningkatkan ketahanan alternator terhadap dampak beban dan gangguan dan untuk memastikan operasi jangka panjang yang andal dan stabil.
Sistem Kontrol Genset
Sistem kontrol generator adalah sistem kontrol generator cerdas DEIF yang mewujudkan start otomatis, percepatan, penyalaan, paralel, alokasi beban, pemisahan rem, pendinginan, dan penghentian.Remote control dan sistem pemantauan juga tersedia.
Parameter Teknis Generator Gas
Tabel 3-2 Parameter Teknis untuk Generator Gas 1.2MW/400V
| SN |
Barang |
Parameter |
| 1 |
Genset |
Generator Gas 1.2MW dengan Kanopi |
| 1.1 |
Model Pembangkit |
EW-1200NGB-1/4A |
| 1.2 |
Nilai daya |
1200kW |
| 1.3 |
Nilai Saat Ini |
2165A |
| 1.4 |
Tegangan Terukur |
230/400V |
| 1.5 |
Frekuensi Terukur |
50Hz |
| 1.6 |
Mode Startup |
Mulai Listrik DC24V |
| 1.7 |
Peraturan Kecepatan |
Peraturan Listrik |
| 1.8 |
Kontrol Bahan Bakar |
Lean-burn, Kontrol Loop Dekat |
| 1.9 |
Pengapian |
Kontrol Listrik Silinder Tunggal Pengapian Energi Tinggi Independen |
| 1.10 |
Kontrol Genset |
Startup/Stop Satu Tombol |
| 1.11 |
Konsumsi Pelumas |
0.2g/kWh |
| 1.12 |
Efisiensi Listrik |
40.1% (80% ~ 100% Beban) |
| 1.13 |
Ukuran |
9000 × 3000 × 2900mm (Tinggi setelah Instalasi 4500mm) |
| 1.14 |
Berat bersih |
14900kg |
| 2 |
Mesin |
| 2.1 |
Merek |
Weichai/Baudouin |
| 2.2 |
Model |
16M33D1280NG |
| 2.3 |
Pemindahan |
52.3L |
| 2.4 |
asupan udara |
Turbocharge, Inter-cooler Paksa, Struktur Empat-katup |
| 2.5 |
Nilai rpm |
1500r/mnt |
| 2.6 |
Pendinginan |
Pendingin Air-udara, Pendingin Air Paksa |
| 2.7 |
pelumasan |
Pelumasan Percikan Paksa |
| 2.8 |
Efisiensi Termal Mesin |
42% |
| 3 |
Alternator |
| 3.1 |
Merek |
Mek alte |
| 3.2 |
Model |
ECO46 1S4A |
| 3.3 |
Faktor kekuatan |
0,8 (Keterlambatan) |
| 3.4 |
Menghasilkan Efisiensi |
95,3% |
| 3.5 |
Kapasitas Alternator |
1500kVA |
| 3.6 |
Fase |
3-fase 4-kawat |
| 3.7 |
Kelas isolasi |
H |
| 3.8 |
Kelas Perlindungan |
IP23 |
| 4 |
Sistem Kontrol Genset |
| 4.1 |
Merek |
Deif |
| 4.2 |
Model |
AGC200 |
| 4.3 |
Fungsi |
Startup/stop satu tombol, tampilan data, Perekaman, Perlindungan dan Pemantauan dll. |
| 4.4 |
penampil |
Rpm/tekanan pelumas/suhu air/jam berjalan/arus/tegangan/Frekuensi/daya aktif/daya reaktif/distribusi beban dll |
| 4,5 |
Fungsi Perlindungan |
Mengkhawatirkan dan kontrol otomatis untuk suhu air tinggi, tekanan pelumas rendah, kecepatan berlebih, arus berlebih, tegangan AC/DC rendah/tinggi, korsleting dll |
| 5 |
Kanopi |
Kanopi tahan debu dengan ventilasi tekanan positif |
|
1. Data didasarkan pada nilai panas pada atau di atas gas alam 35.88MJ/Nm3 yang sesuai dengan standar ISO8528/1, ISO3046/1 dan BS5514/1.
2. Data teknis yang diperoleh dalam kondisi standar: tekanan barometrik: 100kPa,Suhu sekitar: 25°C, kelembaban relatif: 30%.
3. Dalam kondisi standar, data sesuai dengan standar DIN ISO 3046/1 evaluasi. Nilai toleransi konsumsi gas alam berada dalam ±5%.
4. Faktor daya adalah 0,8 ke atas.
5. Fume Nox berpendapat 500ppm；
|
- Fungsi Generator Gas
- Model Permulaan
Generator gas dimulai dengan baterai DC 24V.Tidak ada generator diesel atau catu daya jaringan lain yang dibutuhkan.
Ada penghentian darurat manual dan penghentian darurat kegagalan otomatis dalam kasus kebocoran gas alam, arus berlebih, dll.
Kontrol satu tombol, penyesuaian otomatis rasio udara-bahan bakar, kontrol otomatis faktor daya, peningkatan dan penurunan beban otomatis dapat direalisasikan pada generator.
Sistem Kontrol Generator: Kabinet kontrol memiliki satu penampil.Di dalam kabinet terdapat controller, relay, fuse, meter, tombol pengatur, indikator dan emergent stop button untuk memonitor dan mengontrol proses kerja generator.
- Perlindungan Generator jika terjadi Kegagalan
Sistem kontrol memiliki fungsi perlindungan dan alarm suara/cahaya untuk beban berlebih, arus berlebih, hubung singkat, daya balik, frekuensi kurang, frekuensi berlebih, tegangan kurang, tegangan berlebih, kecepatan berlebih, dll.
Untuk kegagalan ringan seperti suhu tinggi air pendingin, tekanan rendah pelumas, kelebihan beban, kegagalan startup, akan ada cahaya dan suara yang mengkhawatirkan dan berhenti otomatis atau manual diperbolehkan.
Untuk kegagalan parah seperti suhu mesin tinggi, tekanan pelumas rendah, kecepatan berlebih dll, itu akan berhenti secara otomatis dan mengkhawatirkan akan dikirim.
Masa garansi adalah 12 bulan sejak tanggal EXW atau 3000 jam operasi, mana saja yang lebih dulu.Pabrikan akan memberikan panduan pengguna generator gas dan melatih insinyur pembeli.Kerusakan yang disebabkan oleh kesalahan operasi atau operasi yang tidak benar akan menjadi tanggung jawab pembeli.
